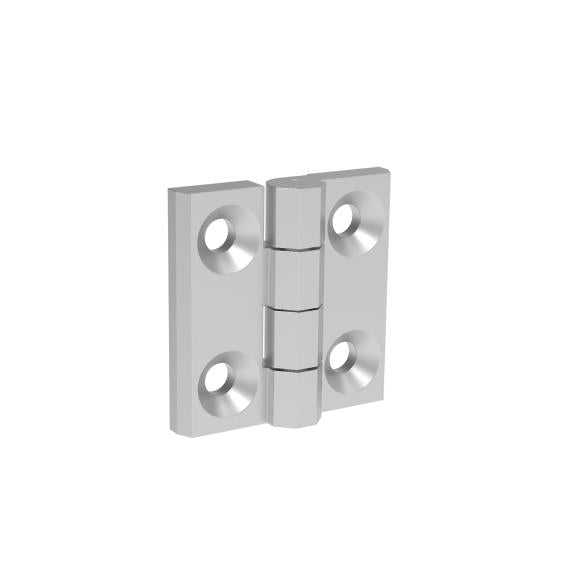

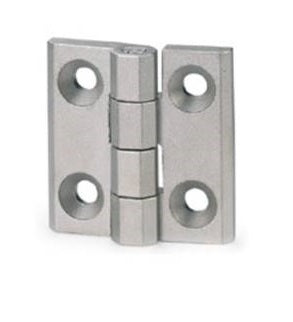

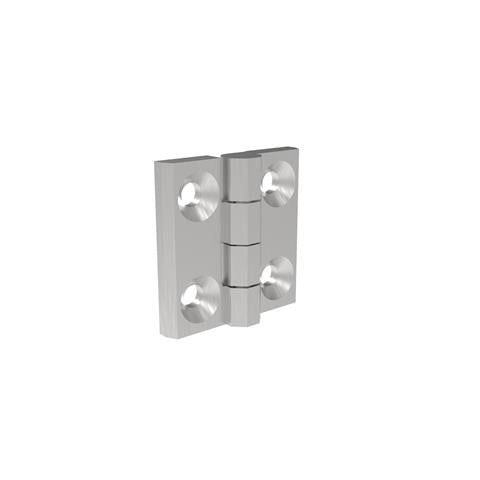

Torband INOX, AISI316, L=60mm

Produktcode: D16/77-60

Das Edelstahlscharnier D16/77-60 ist für die feste und zuverlässige Befestigung von Flügeltoren, Pforten und anderen drehbaren Metallkonstruktionen konzipiert. Dank seiner robusten Ausführung und des Gelenkmechanismus ermöglicht es ein reibungsloses Öffnen und Schließen des Torflügels im täglichen Gebrauch.

Das Scharnier ist aus Edelstahl AISI 316 gefertigt, der eine hohe Korrosionsbeständigkeit auch unter anspruchsvolleren Außenbedingungen bietet. Dank seiner kompakten Abmessungen und vorbereiteten Montagelöcher eignet es sich für die Herstellung neuer Tore, die Montage von Edelstahlkonstruktionen sowie die Renovierung bestehender Torsysteme.

Material

Edelstahl AISI 316.

Oberflächenbehandlung

Natürliche Edelstahloberfläche (natural). Edelstahl AISI 316 zeichnet sich durch erhöhte Korrosionsbeständigkeit aus, auch in Umgebungen mit erhöhter Feuchtigkeit und Chlorideinwirkung. Die natürliche Ausführung bewahrt das charakteristische Aussehen von Edelstahl.

Abmessungen und technische Parameter

• Gesamtbreite des Scharniers: 60 mm

• Gesamthöhe des Scharniers (L): 60 mm

• Konstruktionsmaß gemäß Zeichnung: 15 mm

• Durchmesser der Montagelöcher: O 8,3 mm

• Anzahl der Montagelöcher: 4

• Horizontaler Abstand der Montagelöcher: 36 mm

• Vertikaler Abstand der Montagelöcher: 36 mm

• Torgewicht Gmax/Goptimal laut Hersteller: 50 kg

• Material: Edelstahl AISI 316

• Oberflächenbehandlung: natürlich (natural)

• Ausführung: flaches Scharnier zum Anschrauben

Montage und Kompatibilität

Das Scharnier ist für die mechanische Befestigung am Torflügel und der tragenden Konstruktion mittels vier vorbereiteter Montagelöcher vorgesehen. Die flachen Montageteile ermöglichen die Anbringung an geeigneten ebenen Flächen von Metallkonstruktionen.

Bei der Montage ist auf die korrekte Position und Koaxialität der Scharniere zu achten, geeignete Befestigungselemente zu verwenden und die Abmessungen, das Gewicht und die Konstruktion des Torflügels zu berücksichtigen. Der vom Hersteller angegebene Wert von 50 kg bezieht sich auf das Torgewicht gemäß den Produktdaten. Bei der Planung der Befestigung ist die Anzahl der verwendeten Scharniere und deren Befestigungsart zu berücksichtigen.

Vorteile

• Hochwertige Ausführung aus Edelstahl AISI 316.

• Hohe Korrosions- und Witterungsbeständigkeit.

• Natürliche Edelstahloberfläche ohne zusätzliche Schutzbeschichtung unter normalen Einsatzbedingungen.

• Kompakte Abmessungen 60 × 60 mm.

• Reibungslose Drehbewegung des Torflügels.

• Feste Befestigung mittels vier Montagelöchern.

• Einfache Montage durch Anschrauben an eine geeignete Konstruktion.

• Geeignet für die Herstellung neuer Tore, Pforten und die Renovierung bestehender Konstruktionen.

• Praktische Lösung für Edelstahl- und andere kompatible Metallkonstruktionen.
